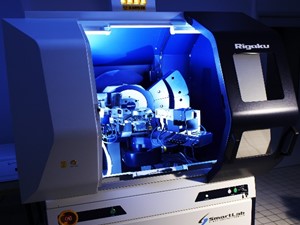

Diffractomètre 5 Cercles RIGAKU SMARTLAB
Cet instrument est dédié à l’étude d’échantillons massifs texturés voire monocristallins, de films minces texturés ou épitaxiés.
Configuration du diffractomètre
Générateur haute puissance à anode tournante 9 kW – longueur d’onde Ka du cuivre
Gonimètre 5 axes + Z motorisé + table de translation X-Y ou double berceau motorisé (Rx – Ry)
Module CBO (passage facile de la géométrie Bragg Brentano à la configuration parallèle avec miroir de Gobel)
Optiques Haute Résolution avant : Channel Cut Ge (400) x 2 ou Bartels Ge (220) x 4
Analyseur HR Channel Cut Ge (220) x 2
Collimateurs plans PSC (0,15° ou 0,5°) et PSA (0,114° ou 0,5°) pour mesures in plane GID
Détecteurs : ponctuel scintillateur ou rapide 1D de type DTEX Ultra
Chambre en T° Anton Paar DHS 1100 – de l’ambiante à 1100°C sous air ou N2
Principales applications

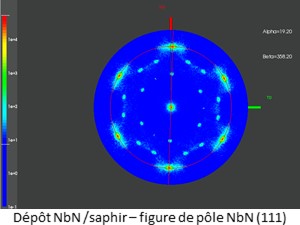

Etudes de texture, détermination de contraintes résiduelles, mesures Haute Résolution et diffraction dans le plan (in plane GID).
Etudes possibles en température grâce à une enceinte chauffante adaptée à un goniomètre de ce type.
mise à jour le 14 février 2017
